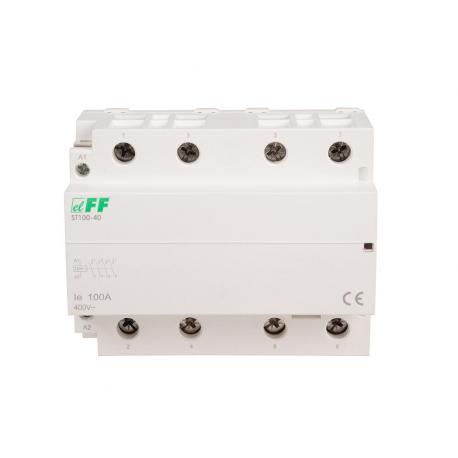

Stycznik modułowy 100A 4z ST100-40
Stycznik modułowy
Prąd 100 A
Napięcie 230 V AC.
Moc łączeniowa AC1 38 kW
Moc łączeniowa AC3 13 kW
Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego montażu na szynie 35 mm.
Działanie
Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Stan załączenia stycznika jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.
ST100-40
Opis
- Napięcie zasilania cewki
- 230 V AC
- Konfiguracja styków
- 4×NO
- Prąd torów głównych
- 100 A
- Moc łączeniowa kat. AC1 (230V)
- 38 kW
- Moc łączeniowa kat. AC3 (230V)
- 13 kW
- Moduł
- 6
- Nr normy
- IEC 61095
- Trwałość łączeniowa elektryczna
- 1x10⁵
- Trwałość łączeniowa mechaniczna
- 1x10⁶
- Waga
- 617 g
- Zaciski śrubowe
- 25 mm²
- Napięcie izolacji
- 4 kV
- Pobór mocy
- 9 W
- Temperatura pracy
- -25 ÷ 50 °C
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
