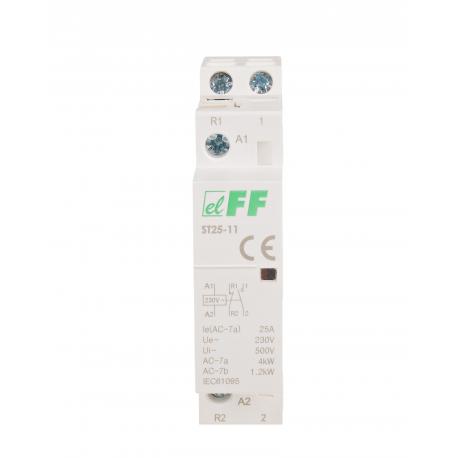

Stycznik modułowy 25A 1z 1r ST25-11
Stycznik modułowy
Prąd 25 A
Napięcie 230 V AC
Moc łączeniowa AC1 4 kW.
Moc łączeniowa AC3 1,3 kW
Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego montażu na szynie 35 mm.
Zasada działania stycznika modułowego
Podanie napięcia zasilania na cewkę stycznika modułowego spowoduje przełączenie styku. Stan załączenia stycznika modułowego jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.
ST25-11
Opis
- Napięcie zasilania cewki
- 230 V AC
- Konfiguracja styków
- 1×NO+1×NC
- Prąd torów głównych
- 25 A
- Moc łączeniowa kat. AC1 (230V)
- 4 kW
- Moc łączeniowa kat. AC3 (230V)
- 1,3 kW
- Moduł
- 1
- Nr normy
- IEC 61095
- Trwałość łączeniowa elektryczna
- 1x10⁵
- Trwałość łączeniowa mechaniczna
- 1x10⁶
- Waga
- 106 g
- Zaciski śrubowe
- 4 mm²
- Napięcie izolacji
- 4 kV
- Pobór mocy
- 1,2 W
- Temperatura pracy
- -25 ÷ 50 °C
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
