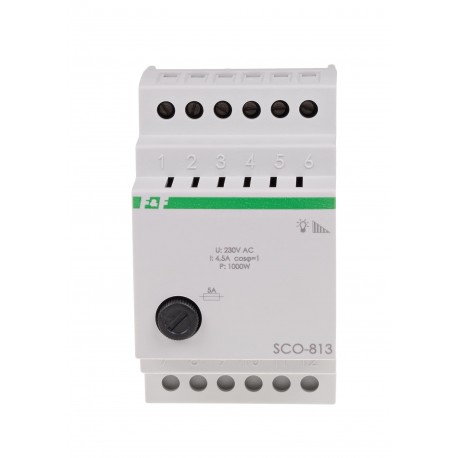

Ściemniacz oświetlenia F&F SCO-813 230V 1000W – moduł DIN, sterowanie przyciskiem
Zastosowanie: oświetlenie żarowe
oświetlenie halogenowe
transformatory toroidalne
Montaż: na szynie 35mm
Max moc podłączonych lamp:1000W
Ściemniacz oświetlenia służy do załączania i wyłączania oświetlenia żarowego i halogenowego z możliwością regulacji natężenia tego oświetlenia za pomocą dowolnego włącznika chwilowego (dzwonkowego).
Działanie ściemniacza oświetlenia SCO-813
Załączenie oświetlenia następuje po impulsie prądu spowodowanym naciśnięciem włącznika chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie oświetlenia nastąpi po następnym impulsie. Przytrzymanie przycisku >1sek. umożliwia ustawienie żądanego natężenia oświetlenia (płynna pulsacja oświetlenia w pętli JAŚNIEJ→CIEMNIEJ→JAŚNIEJ).
Po każdym załączeniu oświetlenie powraca do maksymalnej jasności.
Oświetlenie może być sterowane za pomocą wielu przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia.
“SOFT START” - przytrzymanie przycisku >1sek. przy załączaniu oświetlenia powoduje jego płynne rozświetlanie od “zera” (CIEMNIEJ→JAŚNIEJ).
UWAGA!
Ściemniacz oświetlenia SCO-813 może współpracować z przyciskami podświetlanymi.
UWAGA!
Ściemniacz oświetlenia SCO-813 można stosować do lamp halogenowych, również zasilanych poprzez zasilacz transformatorowy lub elektroniczny przystosowany do współpracy ze ściemniaczami.
Z niektórymi zasilaczami elektronicznymi ściemniacze mogą błędnie pracować (np. migotanie oświetlenia). Do niektórych typów należy podłączyć lampy halogenowe o łącznej mocy min. 50% wartości mocy nominalnej zasilacza.
Przed ostatecznym montażem zalecane jest wykonanie testów.
FAQ
1. Do czego służy ściemniacz SCO-813?
Służy do włączania, wyłączania oraz płynnej regulacji jasności oświetlenia.
2. Jakie źródła światła obsługuje urządzenie?
Obsługuje oświetlenie żarowe, halogenowe oraz transformatory toroidalne.
3. Jaka jest maksymalna moc podłączonych lamp?
Maksymalna moc wynosi 1000 W.
4. Jak odbywa się sterowanie ściemniaczem?
Za pomocą przycisku chwilowego (tzw. dzwonkowego).
5. Czy urządzenie można zamontować w rozdzielni?
Tak, montaż odbywa się na standardowej szynie DIN 35 mm.
6. Czy można sterować oświetleniem z kilku miejsc?
Tak, możliwe jest zastosowanie kilku przycisków połączonych równolegle.
7. Czy ściemniacz współpracuje z podświetlanymi przyciskami?
Tak, jest kompatybilny z takimi przyciskami.
8. Jakie jest napięcie zasilania urządzenia?
Urządzenie pracuje przy napięciu 230 V AC.
9. Czy ściemniacz pozwala na płynne rozjaśnianie światła?
Tak, posiada funkcję miękkiego startu (soft start).
10. Czy urządzenie nadaje się do zastosowań domowych?
Tak, jest idealne zarówno do instalacji domowych, jak i komercyjnych.
SCO-813
Opis
- Napięcie zasilania
- 230 V AC
- Maksymalny prąd obciążenia AC-1
- 4,5 A
- Element wykonawczy
- triak
- Pamięć stanu
- NIE
- Pamięć stanu po zaniku zasilania
- NIE
- Maksymalna moc podłączonych lamp
- 1000 W
- Instalacja
- 3-przewodowa
- Zastosowanie
- oświetlenie żarowe, halogenowe, transformatory toroidalne
- Sterownie obciążeniem
- wyłączanie w 0 (dla obciążeń indukcyjnych i rezystancyjnych)
- Przyłącze
- zaciski śrubowe 4,0 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,3 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 3 moduły (52,5 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
