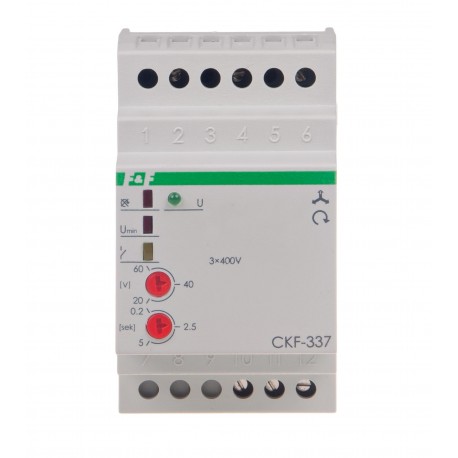

Czujnik kolejności i zaniku fazy CKF-337
Bez przewodu neutralnego. Styk 1 x NO/NC.
Czujnik kolejności i zaniku fazy CKF-337 zabezpiecza przed symetrycznym i asymetrycznym spadkiem napięcia.
Czujnik kolejności i zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach grożących jego zniszczeniem: zanik napięcia w co najmniej jednej fazie, symetryczny spadek napięć w trzech fazach lub asymetria napięć między fazami.Zabezpiecza również kierunek obrotów w przypadku zmiany kolejnosci faz przed czujnikiem.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej ustawionego progu spowoduje wyłączenie silnika. Wyłączenie silnika nastąpi również w przypadku symetrycznego spadku napięć międzyfazowych we wszystkich trzech fazach poniżej 320 V. Wyłączenie nastąpi z ustawionym przez użytkownika opóźnieniem (0,2÷5 s). Ponowne załączenie nastąpi automatycznie przy spadku asymetrii o 5 V poniżej ustawionego progu (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
CKF-337
Opis
- Napięcie zasilania
- 3 × 400 V
- Współpraca z agregatami prądotwórczymi
- TAK
- Kontrola zaniku / asymetrii faz
- TAK
- Kontrola kolejności faz
- TAK
- Kontrola styków stycznika
- NIE
- Element wykonawczy
- przekaźnik
- Maksymalny prąd obciążenia
- 10 A
- Konfiguracja styków
- 1 × NO/NC
- Separacja styku
- TAK
- Asymetria napięciowa zadziałania
- 20÷60 V
- Histereza napięciowa
- 5 V
- Opóźnienie wyłączenia
- 0,2÷5,0 s regulowane
- Kontrola zasilania
- 4 × LED
- Przyłącze
- zaciski śrubowe 4,0 mm²
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 1,6 W
- Temperatura pracy
- -25÷40°C
- Wymiary
- 3 moduły (52,5 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
- TrueRMS
- NIE
