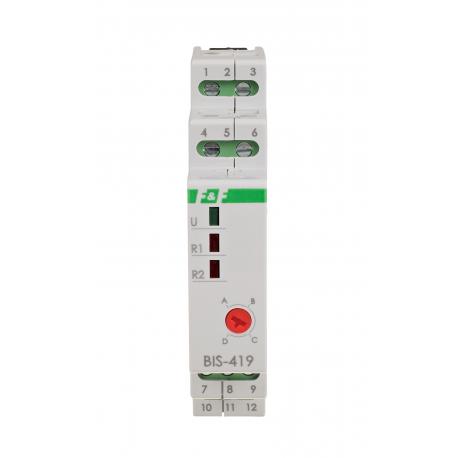

Przekaźnik bistabilny BIS-419-24V sekwencyjny

Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.
Przekaźnik BIS-419 posiada dwie sekcje załączające i umożliwia załączenie zgodnie z wybraną sekwencją dwóch obwodów (gałęzi) oświetlenia lub innych odbiorników z kilku różnych punktów.


Działanie
Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Przekaźnik sekwencyjny posiada dwa oddzielne wyjścia R1 i R2. Stan styków (zamknięty/otwarty) wymuszany jest sekwencyjnie zgodnie z zadanym programem. Przełączenie styków w kolejny stan następuje po kolejnym impulsie przycisku sterującego. Załączenie styku R1 i R2 sygnalizowane jest świeceniem odpowiednich LED czerwonych R1 i R2. Po zaniku napięcia zasilania stan styków jest resetowany. Po ponownym powrocie napięcia zasilania przekaźnik rozpoczyna pracę od sekwencji nr 0.


Funkcje pracy

Funkcja A

Kolejne naciśnięcia przycisku powtarzają sekwencję 0-3.


Funkcja B

* Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-3.
* Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (sekwencja 0).
* Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (sekwencja 0).
* Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.


Funkcja C

Kolejne naciśnięcia przycisku powtarzają sekwencję 0-3.


Funkcja D

* Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-3.
* Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (sekwencja 0).
* Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (sekwencja 0).
* Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.


UWAGA!
BIS-419 24 V nie może współpracować z przyciskami podświetlanymi.

FAQ

Co to jest przekaźnik sekwencyjny BIS-419?

To urządzenie elektroniczne pozwalające na załączanie i wyłączanie dwóch niezależnych obwodów elektrycznych (np. sekcji oświetlenia) w określonej kolejności za pomocą jednego przycisku.

Jakie jest napięcie zasilania tego modelu?

Model ten pracuje na niskim bezpiecznym napięciu 24V AC/DC.

Jak wygląda cykl przełączania w BIS-419?

Przekaźnik działa w cyklu: obie sekcje wyłączone → załączona sekcja R1 → załączona sekcja R2 → obie sekcje załączone → obie sekcje wyłączone.

Czy urządzenie zapamiętuje stan po zaniku napięcia?

Nie, po zaniku napięcia zasilania styki zostają rozłączone, a po jego powrocie urządzenie startuje od stanu "obie sekcje wyłączone".

Ile przycisków sterujących mogę podłączyć?

Do przekaźnika można podłączyć wiele przycisków chwilowych (dzwonkowych) połączonych równolegle, co pozwala na sterowanie z wielu punktów.

Gdzie montuje się ten przekaźnik?

Urządzenie jest przeznaczone do montażu na standardowej szynie DIN (TH-35) w rozdzielnicy elektrycznej.

Jakie jest maksymalne obciążenie styków?

Przekaźnik posiada dwa styki o obciążalności 8A każdy (łącznie 16A przy obciążeniu rezystancyjnym).

Czy BIS-419 współpracuje z przyciskami podświetlanymi?

Tak, jednak przy dużej ilości podświetleń może być wymagane zastosowanie kondensatora kompensacyjnego.

W jakich temperaturach może pracować urządzenie?

Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +50°C.

Czy produkt jest objęty gwarancją?

Tak, jako produkt renomowanej polskiej marki F&F, posiada on pełne wsparcie gwarancyjne producenta.
