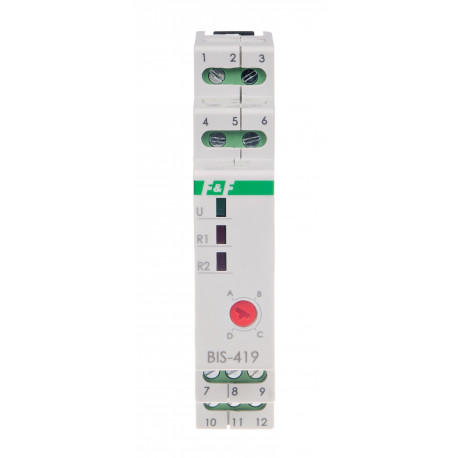

Przekaźnik bistabilny BIS-419-LED 230V sekwencyjny

Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.
Przekaźnik BIS-419 posiada dwie sekcje załączające i umożliwia załączenie zgodnie z wybraną sekwencją dwóch obwodów (gałęzi) oświetlenia lub innych odbiorników z kilku różnych punktów.


Działanie
Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Przekaźnik sekwencyjny posiada dwa oddzielne wyjścia R1 i R2. Stan styków (zamknięty/otwarty) wymuszany jest sekwencyjnie zgodnie z zadanym programem. Przełączenie styków w kolejny stan następuje po kolejnym impulsie przycisku sterującego. Załączenie styku R1 i R2 sygnalizowane jest świeceniem odpowiednich LED czerwonych R1 i R2. Po zaniku napięcia zasilania stan styków jest resetowany. Po ponownym powrocie napięcia zasilania przekaźnik rozpoczyna pracę od sekwencji nr 0.


Funkcje pracy

Funkcja A

Kolejne naciśnięcia przycisku powtarzają sekwencję 0-3.


Funkcja B

* Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-3.
* Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (sekwencja 0).
* Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (sekwencja 0).
* Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.


Funkcja C

Kolejne naciśnięcia przycisku powtarzają sekwencję 0-3.


Funkcja D

* Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-3.
* Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (sekwencja 0).
* Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (sekwencja 0).
* Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.


UWAGA!
BIS-419-LED 230 V może współpracować z przyciskami podświetlanymi.

FAQ

1. Czym różni się przekaźnik sekwencyjny od zwykłego bistabilnego?

   Zwykły przekaźnik tylko włącza i wyłącza jeden obwód. BIS-419 pozwala na sterowanie dwoma niezależnymi sekcjami oświetlenia w określonej pętli (np. najpierw jedna, potem druga, potem obie).

2. Czy ten model nadaje się do nowoczesnych żarówek LED?

   Tak, wersja „LED” została zaprojektowana tak, aby wytrzymywać duże uderzenia prądu przy starcie, co jest typowe dla zasilaczy LED i świetlówek energooszczędnych.

3. Ile przycisków mogę podłączyć do jednego przekaźnika?

   Możesz podłączyć dowolną liczbę przycisków dzwonkowych (chwilowych) połączonych równolegle. Pozwala to na sterowanie światłem z wielu punktów.

4. Jaka jest sekwencja przełączania w BIS-419?

   Standardowy cykl to: Obie sekcje wyłączone $\rightarrow$ Sekcja A włączona $\rightarrow$ Sekcja B włączona $\rightarrow$ Obie sekcje włączone $\rightarrow$ Obie wyłączone.

5. Czy przekaźnik zmieści się w standardowej rozdzielnicy?

   Tak, urządzenie zajmuje tylko jeden moduł (18 mm) na szynie DIN (TH-35).

6. Czy BIS-419 „pamięta” stan po awarii zasilania?

   Przekaźnik nie posiada pamięci stanu po zaniku napięcia. Po powrocie prądu zawsze ustawi się w pozycji „wyłączone”, co jest bezpiecznym rozwiązaniem.

7. Czy mogę podłączyć do niego oświetlenie o mocy 2000W?

   Maksymalny prąd obciążenia to zazwyczaj 16A (AC-1), jednak przy obciążeniach LED i indukcyjnych warto zachować zapas (szczegóły w instrukcji technicznej).

8. Czy urządzenie wymaga pełnego zasilania 230V?

   Tak, do poprawnej pracy wymagane jest podłączenie przewodów fazowego (L) i neutralnego (N).

9. Czy przyciski sterujące muszą być podświetlane?

   Przekaźnik współpracuje z przyciskami podświetlanymi, jednak przy bardzo dużej liczbie takich przycisków może być wymagany dodatkowy kondensator (aby uniknąć „fałszywych” sygnałów).

10. Czy montaż wymaga specjalistycznych narzędzi?

    Wystarczą standardowe narzędzia elektroinstalacyjne. Montaż odbywa się na zaciski śrubowe.
