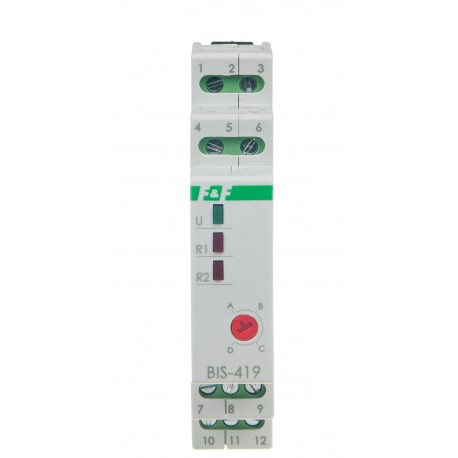

Przekaźnik bistabilny sekwencyjny BIS-419 230V - 2x16A - na szynę DIN

Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.
Przekaźnik BIS-419 posiada dwie sekcje załączające i umożliwia załączenie zgodnie z wybraną sekwencją dwóch obwodów (gałęzi) oświetlenia lub innych odbiorników z kilku różnych punktów.


Działanie
Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Przekaźnik sekwencyjny posiada dwa oddzielne wyjścia R1 i R2. Stan styków (zamknięty/otwarty) wymuszany jest sekwencyjnie zgodnie z zadanym programem. Przełączenie styków w kolejny stan następuje po kolejnym impulsie przycisku sterującego. Załączenie styku R1 i R2 sygnalizowane jest świeceniem odpowiednich LED czerwonych R1 i R2. Po zaniku napięcia zasilania stan styków jest resetowany. Po ponownym powrocie napięcia zasilania przekaźnik rozpoczyna pracę od sekwencji nr 0.


Funkcje pracy

Funkcja A

Kolejne naciśnięcia przycisku powtarzają sekwencję 0-3.


Funkcja B

* Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-3.
* Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (sekwencja 0).
* Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (sekwencja 0).
* Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.


Funkcja C

Kolejne naciśnięcia przycisku powtarzają sekwencję 0-3.


Funkcja D

* Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-3.
* Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (sekwencja 0).
* Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (sekwencja 0).
* Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.


UWAGA!
BIS-419 230 V może współpracować z przyciskami podświetlanymi.

FAQ Przekaźnik BIS-419

1. Do czego służy przekaźnik BIS-419?
Służy do sterowania oświetleniem lub innymi urządzeniami z kilku miejsc za pomocą przycisków chwilowych.

2. Czy można sterować nim z wielu punktów?
Tak, działa z równolegle podłączonymi przyciskami dzwonkowymi.

3. Ile obwodów obsługuje?
Urządzenie posiada 2 niezależne kanały (R1 i R2).

4. Jakie jest maksymalne obciążenie?
Do 2 × 16 A dla obciążenia AC-1.

5. Czy współpracuje z przyciskami podświetlanymi?
Tak, ale należy uważać na ich ilość, aby uniknąć zakłóceń działania.

6. Jak wygląda montaż?
Montaż odbywa się na standardowej szynie DIN 35 mm.

7. Czy urządzenie ma pamięć ustawień po zaniku prądu?
Nie – po powrocie zasilania rozpoczyna pracę od stanu początkowego.

8. Jak odbywa się przełączanie?
Każde naciśnięcie przycisku powoduje przejście do kolejnego stanu sekwencji.

9. Czy nadaje się do LED?
Standardowa wersja nie jest dedykowana do dużych prądów rozruchowych LED (do tego jest wersja LED).

10. Gdzie stosuje się ten przekaźnik?
W instalacjach domowych, biurowych i przemysłowych – głównie do sterowania oświetleniem wielopunktowym.
