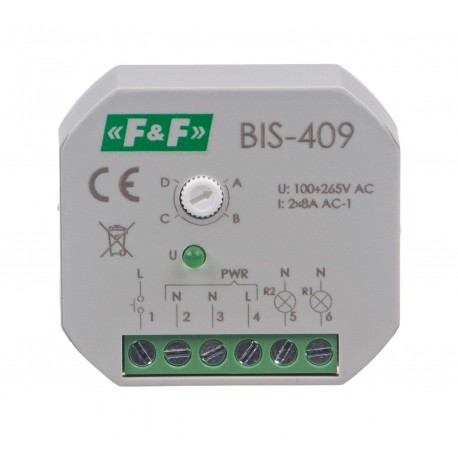

Zasilanie przekaźnika bistabilnego sygnalizowane jest świeceniem zielonej diody U. Przekaźnik świecznikowy posiada dwa oddzielne wyjścia R1 i R2. Stan wyjść wymuszany jest sekwencyjnie za pomocą łącznika chwilowego (dzwonkowego) podłączonego do wejścia sterującego. Po zaniku napięcia zasilania stan styków jest resetowany.

Funkcje pracy

Funkcja A

Kolejne naciśnięcia przycisku podłączonego do wejścia sterującego powtarzają sekwencję 0-1-2-3.


Funkcja B

• Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-2-3.
• Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (krok 0).
• Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (krok 0).
• Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.

Funkcja C

Kolejne naciśnięcia przycisku powtarzają sekwencję 0-1-2.


Funkcja D

• Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-2.
• Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (krok 0).
• Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (krok 0).
• Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.

Uwaga!
BIS-409 może współpracować z przyciskami podświetlanymi.

FAQ Przekaźnik BIS-409

1. Do czego służy przekaźnik BIS-409?
Służy do sterowania oświetleniem lub innymi urządzeniami z kilku miejsc za pomocą przycisków chwilowych.

2. Czy można sterować światłem z wielu punktów?
Tak, urządzenie umożliwia sterowanie z wielu przycisków połączonych równolegle.

3. Jakie napięcie zasilania obsługuje?
Przekaźnik działa przy napięciu 230 V AC.

4. Ile kanałów posiada BIS-409?
Posiada dwa niezależne kanały (2 wyjścia NO).

5. Jakie jest maksymalne obciążenie?
Maksymalnie 2 x 8 A dla obciążenia AC-1.

6. Czy współpracuje z przyciskami podświetlanymi?
Tak, ale należy uważać na ich liczbę, aby uniknąć niepożądanych załączeń.

7. Czy przekaźnik zapamiętuje stan po zaniku zasilania?
Nie, po powrocie zasilania urządzenie wraca do stanu wyłączonego.

8. Gdzie montuje się przekaźnik?
Najczęściej w puszce podtynkowej Ø60.

9. Jak działa tryb sekwencyjny?
Każde naciśnięcie przycisku zmienia stan wyjść według określonej sekwencji.

10. Czy można nim sterować urządzeniami innymi niż oświetlenie?
Tak, pod warunkiem że nie przekraczają dopuszczalnego obciążenia.
