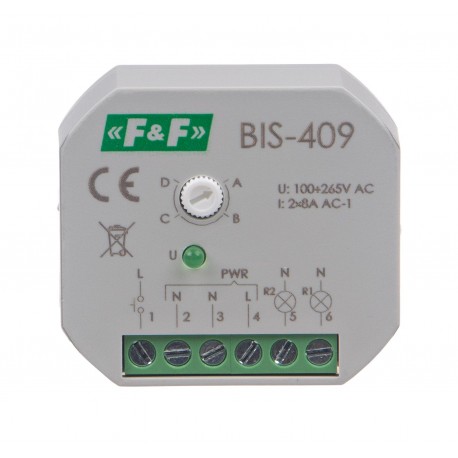

Czterofunkcyjny przekaźnik bistabilny BIS-409

Przekaźnik bistabilny BIS-409 230V

Sekwencyjny

Zasilanie:              230 V
Max obciążenie: 2 x 8 A
Przyłącze:             zaciski śrubowe

Współpracuje z przyciskami podświetlanymi.


Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

118,82 zł
Brutto
Ilość
Lista życzeń
Dodaj do porównania

Zasilanie przekaźnika bistabilnego sygnalizowane jest świeceniem zielonej diody U. Przekaźnik świecznikowy posiada dwa oddzielne wyjścia R1 i R2. Stan wyjść wymuszany jest sekwencyjnie za pomocą łącznika chwilowego (dzwonkowego) podłączonego do wejścia sterującego. Po zaniku napięcia zasilania stan styków jest resetowany.

Funkcje pracy

Funkcja A





Kolejne naciśnięcia przycisku podłączonego do wejścia sterującego powtarzają sekwencję 0-1-2-3.


Funkcja B

  • Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-2-3.
  • Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (krok 0).
  • Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (krok 0).
  • Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.

Funkcja C

Kolejne naciśnięcia przycisku powtarzają sekwencję 0-1-2.


Funkcja D




  • Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-2.
  • Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (krok 0).
  • Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (krok 0).
  • Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.

Uwaga!
BIS-409 może współpracować z przyciskami podświetlanymi.



BIS-409

Opis

Napięcie zasilania
165÷265 V AC
Sterowanie lokalne
TAK
Maksymalny prąd obciążenia AC-1
2 x 8 A
Element wykonawczy
przekaźnik
Konfiguracja styków
2 × NO
Separacja styku
NIE
Odporność na prądy udarowe - współpraca z LED
NIE
Ilość kanałów
2
Funkcjonalność
sekwencyjny
Opóźnienie zadziałania
0,1 ÷ 0,2 s
Prąd impulsu sterującego
mniej niż 5 mA
Współpraca z przyciskami podświetlanymi
TAK
Pamięć stanu po zaniku zasilania
NIE
Funkcja załącz na czas
NIE
Dedykowane wejścia sterowania centralnego
NIE
Sterowanie radiowe
NIE
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Pobór mocy
0,7 W
Temperatura pracy
-25 ÷ 50 °C
Wymiary
Ø54 (48×43 mm), wysokość: 20 mm
Montaż
w puszce podtynkowej Ø60
Stopień ochrony
IP20
