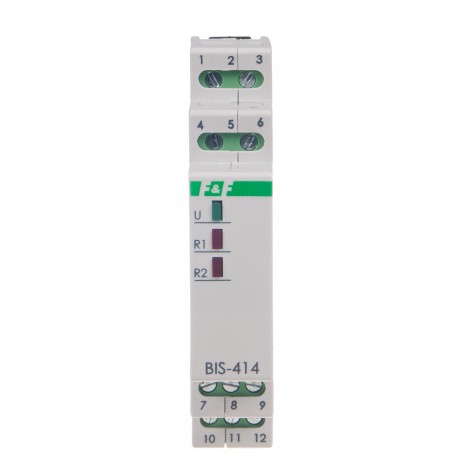

Jak działa świecznikowy przekaźnik bistabilny?

Zasilanie przekaźnika bistabilnego sygnalizowane jest świeceniem zielonej diody U. Przekaźnik świecznikowy posiada dwa oddzielne wyjścia R1 i R2, których załączenie sygnalizowane jest świeceniem czerwonych diod R1 i R2. Stan wyjść wymuszany jest sekwencyjnie za pomocą łącznika chwilowego (dzwonkowego) podłączonego do wejścia sterującego. Po zaniku napięcia zasilania stan styków jest resetowany.


Kolejne naciśnięcia przycisku podłączonego do wejścia sterującego powtarzają sekwencję 0-1-2-3.


UWAGA!
BIS-414 230 V może współpracować z przyciskami podświetlanymi.

FAQ Przekaźnik bistabilny BIS-414

1. Do czego służy przekaźnik bistabilny BIS-414?
Do sterowania oświetleniem lub urządzeniami elektrycznymi z wielu punktów.

2. Co oznacza funkcja sekwencyjna (świecznikowa)?
Pozwala sterować dwoma obwodami w określonej kolejności jednym przyciskiem.

3. Czy można podłączyć kilka przycisków?
Tak – przyciski można łączyć równolegle.

4. Czy współpracuje z podświetlanymi przyciskami?
Tak, urządzenie jest do tego przystosowane

5. Czy zapamiętuje stan po zaniku zasilania?
Nie – po powrocie napięcia wraca do stanu wyłączonego

6. Czy nadaje się do LED?
Tak, ale przy dużych prądach udarowych zaleca się odpowiedni dobór wersji (np. LED)

7. Ile obwodów można sterować?
Dwa niezależne obwody.

8. Jak wygląda montaż?
Na standardowej szynie DIN w rozdzielnicy.

9. Czy urządzenie pobiera dużo prądu?
Nie – pobór mocy to ok. 0,7 W

10. Czy można sterować nim zdalnie?
Nie – model BIS-414 nie posiada funkcji sterowania radiowego.
