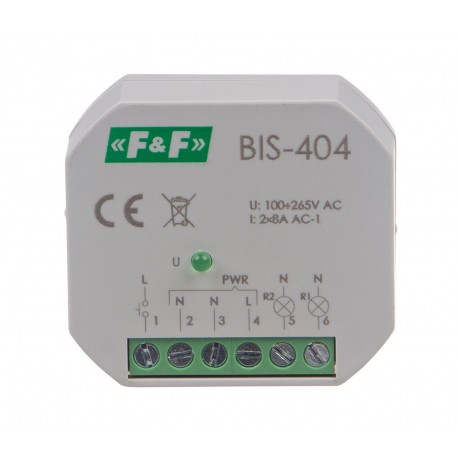

Działanie bistabilnego przekaźnika świecznikowego

Zasilanie przekaźnika bistabilnego sygnalizowane jest świeceniem zielonej diody U. Przekaźnik świecznikowy posiada dwa oddzielne wyjścia R1 i R2. Stan wyjść wymuszany jest sekwencyjnie za pomocą łącznika chwilowego (dzwonkowego) podłączonego do wejścia sterującego. Po zaniku napięcia zasilania stan styków jest resetowany.

Kolejne naciśnięcia przycisku podłączonego do wejścia sterującego powtarzają sekwencję 0-1-2-3.


Uwaga!
BIS-404 może współpracować z przyciskami podświetlanymi

FAQ – Przekaźnik bistabilny BIS-404

1. Do czego służy przekaźnik bistabilny BIS-404?

Służy do sterowania oświetleniem lub urządzeniami z wielu miejsc za pomocą przycisków chwilowych.

2. Czy mogę zastąpić nim wyłącznik schodowy?

Tak – jest to popularna alternatywa, często prostsza w instalacji.

3. Ile obwodów mogę sterować?

Model BIS-404 obsługuje dwa niezależne obwody (2 kanały).

4. Czy działa z przyciskami podświetlanymi?

Tak, ale przy dużej ich liczbie może wystąpić niepożądane załączanie.

5. Czy zapamiętuje stan po zaniku prądu?

Nie – po powrocie zasilania przekaźnik wraca do stanu wyłączonego.

6. Gdzie montuje się ten przekaźnik?

W puszce podtynkowej Ø60, najczęściej za przyciskiem.

7. Czy nadaje się do LED?

Tak, ale przy dużych prądach udarowych może być potrzebny dodatkowy stycznik.

8. Jakie jest maksymalne obciążenie?

Do 2 × 8 A – zależnie od charakteru obciążenia.

9. Czy wymaga specjalnego okablowania?

Nie – standardowa instalacja z przyciskami dzwonkowymi.

10. Czy instalację mogę wykonać sam?

Zalecane jest wykonanie przez elektryka z uprawnieniami.
