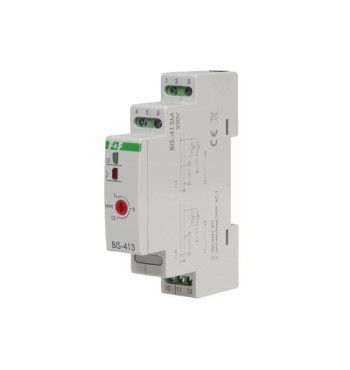

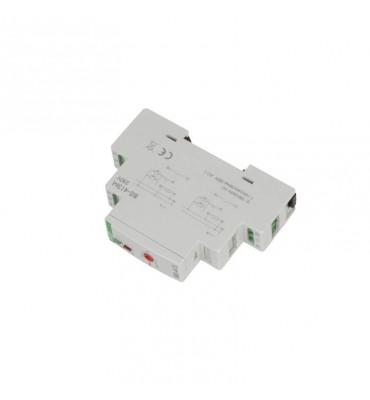

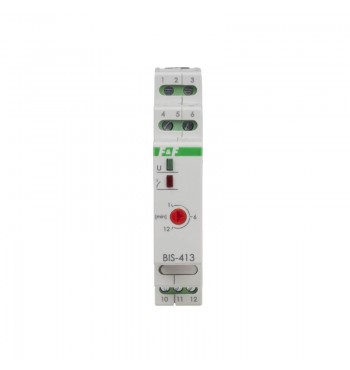

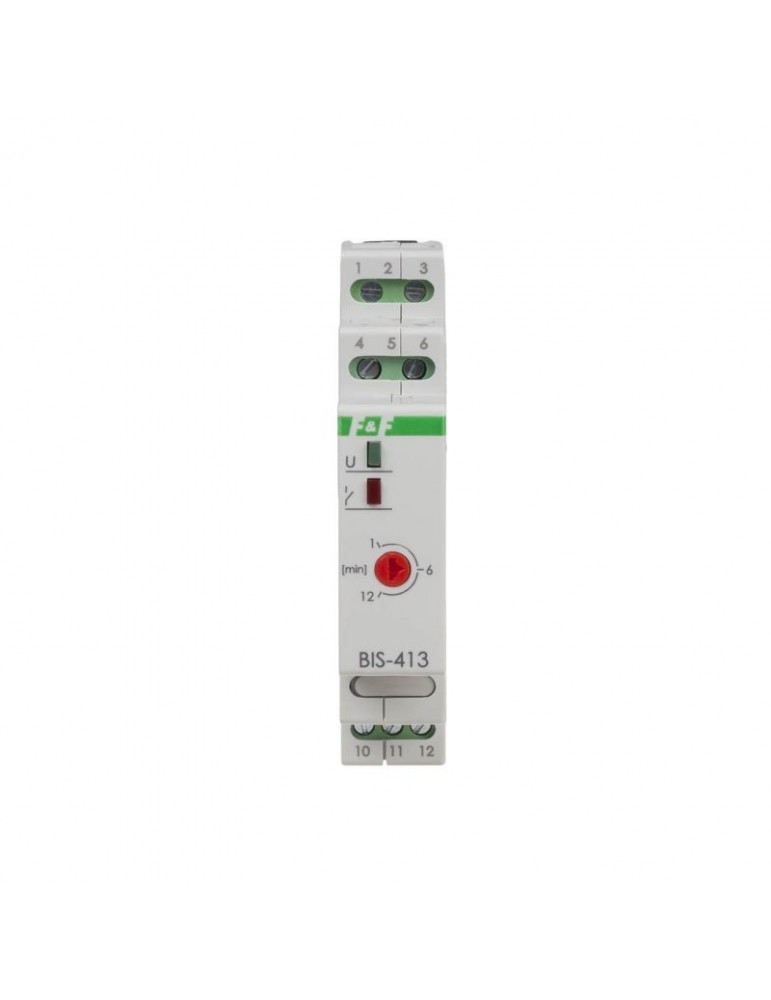

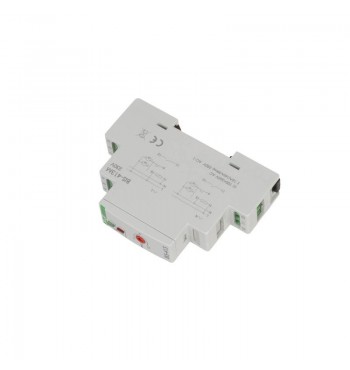

Przekaźnik bistabilny BIS-413M-LED 24V

Zasilanie:              9÷30 V AC/DC
Max obciążenie: 16 A (120 A/20 ms)
Montaż:                na szynie 35 mm

Z wyłącznikiem czasowym

Z pamięcią pozycji styku.

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

112,88 zł
Brutto
Ilość
Lista życzeń
Dodaj do porównania

Działanie
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego), podłączonego do przekaźnika. Wyłączenie odbiornika
nastąpi po następnym impulsie lub samoczynnie po nastawionym czasie wyłączenia. Dłuższe, trwające minimum 2 sekundy, naciśnięcie przycisku chwilowego powoduje załączenie przekaźnika na stałe. Wyłączenie przekaźnika nastąpi dopiero po ponownym naciśnięciu przycisku chwilowego (lub po zaniku napięcia zasilania). Napięcie zasilania sygnalizowane jest świeceniem zielonej diody LED oznaczonej jako U. Załączenie przekaźnika i odliczanie czasu do samoczynnego wyłączenia sygnalizowane jest mruganiem czerwonej LED. Załączenie na stałe przekaźnika sygnalizowane jest ciągłym świeceniem czerwonej LED.
Przekaźnik posiada funkcję tzw. „pamięci” pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika, jaki był w momencie wyłączenia zasilania.

Wersja przekaźnika „LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze, itp.

BIS-413M-LED 24V nie może współpracować z przyciskami podświetlanymi.






BIS-413M-LED-24V

Opis

Napięcie zasilania
9÷30 V AC/DC
Sterowanie lokalne
TAK
Maksymalny prąd obciążenia AC-1
16 A (160 A/20 ms)
Element wykonawczy
przekaźnik
Konfiguracja styków
1 × NO
Separacja styku
TAK
Odporność na prądy udarowe - współpraca z LED
TAK
Ilość kanałów
1
Funkcjonalność
włącz/wyłącz z wyłącznikiem czasowym
Opóźnienie zadziałania
0,1 ÷ 0,2 s
Prąd impulsu sterującego
mniej niż 5 mA
Współpraca z przyciskami podświetlanymi
TAK
Pamięć stanu po zaniku zasilania
TAK
Czas wyłączenia
1÷12 min.
Funkcja załącz na czas
TAK
Dedykowane wejścia sterowania centralnego
NIE
Sterowanie radiowe
NIE
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Pobór mocy
0,8 W
Temperatura pracy
-25 ÷ 50 °C
Wymiary
1 moduł (18 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
