Licznik zużycia energii LE-03M CT

Wskaźnik przeznaczony jest do współpracy z przekładnikami prądowymi o prądzie pierwotnym Ip z zakresu 5÷6000 A i prądzie wtórnym 5 A. Maksymalny prąd mierzony układu określony jest wartością prądu pierwotnego Ip zastosowanego przekładnika prądowego. Użytkownik ma możliwość ustawienia we wskaźniku wartości przekładni zastosowanych przekładników, co pozwala na wskazania wartości rzeczywistej pobranej przez układ energii elektrycznej.

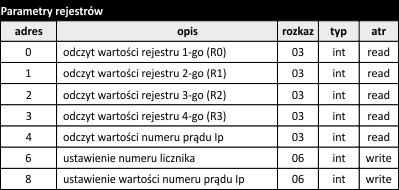

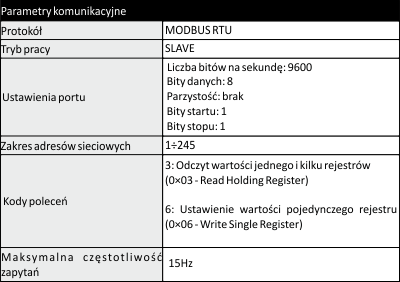

Port szeregowy RS-485 i zaimplementowany protokół komunikacyjny MODBUS RTU pozwalają stosować wskaźnik w sieciach zdalnego odczytu danych.





Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED imp/kWh przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.

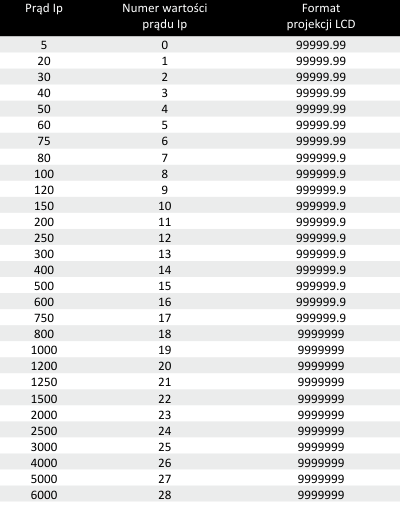

W pamięci wskaźnika zachowane są wartości prądów pierwotnych Ip przekładników możliwych do zastosowania. Wybór odpowiedniej wartości zgodnej z wartościami podłączonych przekładników powoduje automatyczne ustawienie właściwego współczynnika, zgodnie z którym wyliczana jest wartość rzeczywista pobranej energii elektrycznej układu. Wartość ta jest projektowana na wyświetlaczu LCD w formacie zależnym od wybranej przekładni.

Wartości prądów Ip przekładników wpisane w pamięć wskaźnika:
5, 20, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1250, 1500, 2000, 2500, 3000, 4000, 5000, 6000.


Uwaga!

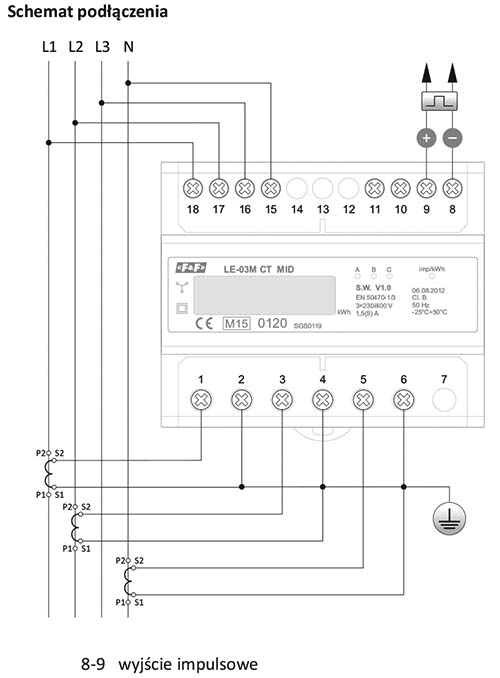

Licznik podłączenie licznika impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika zużycia prądu nie jest wymagane podłączenie dodatkowego urządzenia. Stała impulsowa licznika wynosi 12000imp/kWh dla maksymalnej wartości prądu wejściowego licznika, czyli prądu wtórnego przekładnika (5A). Przy zastosowaniu dedykowanych przekładników liczbę impulsów przypadających na 1kWh obliczamy z wzoru (12000 × 5)/Ip, gdzie:
Ip - prąd pierwotny zastosowanych przekładników.

Przykład:
dla przekładnika 5/5 A (Ip=5): (12000×5)/5=12000 imp/kWh
dla przekładnika 100/5 A (Ip=100): (12000×5)/100=600 imp/kWh


Uwaga!
Licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.


Program serwisowy

LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika zużycia energii elektrycznej.

Program LE Config > pobierz




Komunikacja PC-LE za pomocą konwertera USB CN-USB-485 ►
Program bezpłatny.
