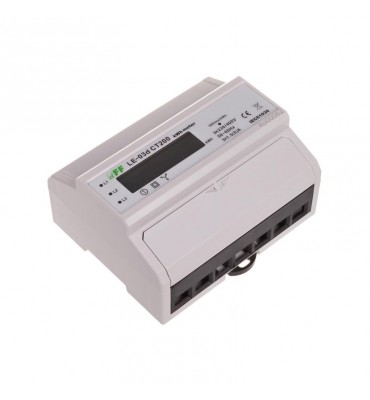

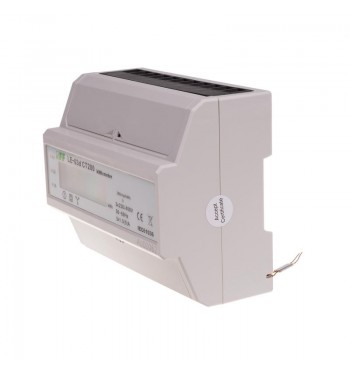

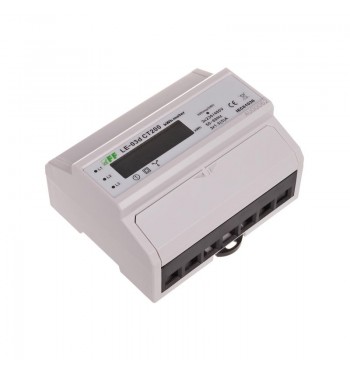

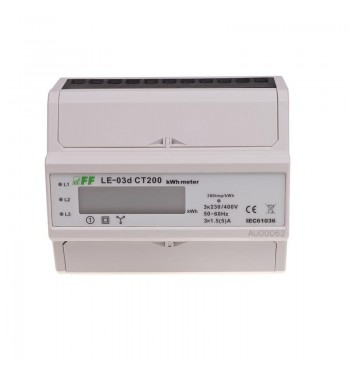

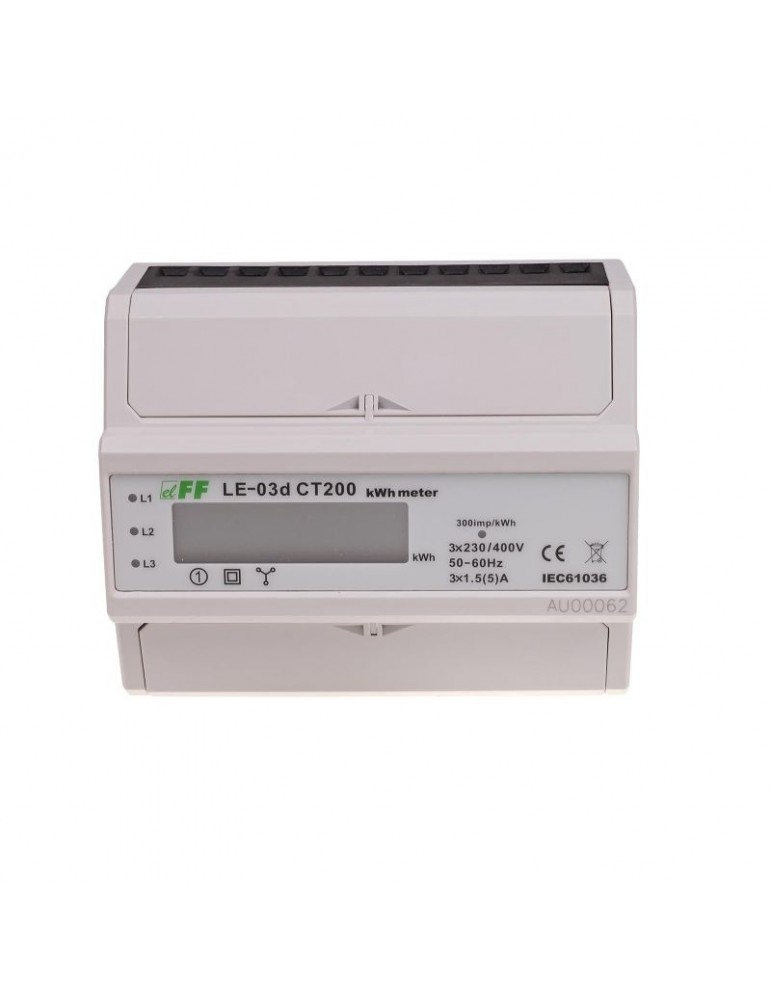

Licznik zużycia energii LE-03D-CT200

Licznik prądu trójfazowy. Do pomiaru półpośredniego. Prąd 200 A.

LE-03d CT 200 jest statycznym (elektronicznym) wzorcowanym wskaźnikiem energii elektrycznej prądu przemiennego trójfazowego w układzie półpośrednim.

364,94 zł
Brutto
Ilość
Lista życzeń
Dodaj do porównania

Liczniki LE-03d CT200 przeznaczone są do współpracy z przekładnikami prądowymi o prądzie wtórnym 5 A. Maksymalny prąd mierzony układu określony jest wartością prądu pierwotnego zastosowanego przekładnika prądowego. Przy zastosowaniu przekładników o dedykowanych parametrach liczniki pokazują wartość rzeczywistą pobranej przez układ energii elektrycznej.






Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED (300imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym a jej wartość wskazywana jest  przez segmentowy wyświetlacz LCD.


Uwaga!
Liczniki posiadają wyjścia impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.

Licznik posiada możliwość plombowania  osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.




LE-03D-CT200

Opis

Typ
trójfazowy
Protokół komunikacyjny
brak
Zgodność
Dyrektywa MID 2014/32/EU
Napięcie odniesienia
3×400 V+N
Prąd bazowy
0,25÷10 A
Prąd maksymalny
200A
Minimalny prąd mierzony
0,04 A
Pobór własny licznika
10 VA; 2 W
Zakres wskazań liczydła
0÷99999,9 kWh
Stała licznika
(1 Wh/imp) 1000 imp/kWh
Sygnalizacja sczytywania
LED czerwona
Wyjście impulsowe SO+ SO-
otwarty kolektor
Napięcie podłączenia SO+ SO-
12÷27 V DC
Prąd podłączenia SO+ SO-
maks. 27 mA
Czas impulsu SO+ SO-
34÷80 ms
Klasa dokładności
B
Sygnalizacja poboru prądu
3×LED czerwona
Długość przewodu SO+ SO-
maks. 20 m
Przyłącze
zaciski śrubowe 25 mm²
Temperatura pracy
-20÷55°C
Wymiary
7 modułów (122 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
