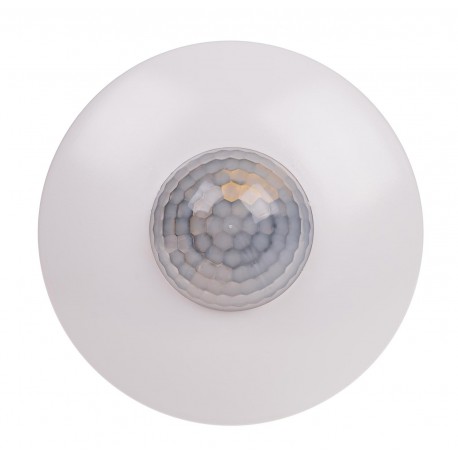

Sufitowy czujnik ruchu PIR 360° DR-06W 24V AC/DC – biały, z regulacją czasu i zmierzchu
Sufitowy czujnik ruchu z detekcją promieniowania podczerwonego
IP40
Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak korytarze, podwórza, podejścia i podjazdy, garaże, itp. Może pracować wewnątrz pomieszczeń oraz na zewnątrz w miejscach, w których nie jest narażony na bezpośrednie opady deszczu lub śniegu oraz na możliwość zabryzgania wodą lub inną cieczą obudowy czujnika i jego punktów połączeń elektrycznych.
Pasywny czujnik ruchu z detekcją promieniowania podczerwonego wykrywa przemieszczanie się źródeł ciepła znajdujących się w obszarze jego działania.
Na skuteczność czujnika ruchu z detekcją promieniowania podczerwonego wpływają:
- ilość ciepła emitowanego przez poruszający się obiekt oraz temperatura otoczenia,
- wielkość poruszającego się obiektu,
- kierunek oraz prędkość ruchu.
Efektywność pasywnego czujnika ruchu będzie najmniejsza gdy:
- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu,
- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.
Przykładowe sytuacje mogące doprowadzić do nieprawidłowej pracy pasywnych czujników ruchu z detekcją promieniowania podczerwonego:
- Źródła światła znajdujące się w polu detekcji czujnika ruchu. Załączenie/wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez pasywny czujnik ruchu jako poruszający się obiekt.
FAQ
1. Do czego służy czujnik ruchu DR-06W?
Służy do automatycznego włączania oświetlenia po wykryciu ruchu w pomieszczeniu.
2. Jak działa czujnik PIR?
Wykrywa zmiany promieniowania podczerwonego emitowanego przez poruszające się obiekty (np. człowieka).
3. Jaki jest zasięg detekcji?
Do około 5 metrów przy standardowej wysokości montażu.
4. Jaki kąt wykrywania posiada urządzenie?
Czujnik pracuje w pełnym zakresie 360°.
5. Czy można regulować czas świecenia światła?
Tak, czas wyłączenia można ustawić od kilku sekund do kilkunastu minut.
6. Czy czujnik działa w dzień?
Posiada regulację zmierzchową, więc można ustawić działanie tylko przy słabym oświetleniu.
7. Jakie napięcie zasilania jest wymagane?
Urządzenie działa na napięciu 24 V AC/DC.
8. Gdzie najlepiej zamontować czujnik?
Na suficie, na wysokości około 2,5–3,5 m dla optymalnego działania.
9. Czy nadaje się do LED?
Tak, ale należy uwzględnić niższe dopuszczalne obciążenie niż dla żarówek tradycyjnych.
10. Czy montaż jest skomplikowany?
Nie – czujnik montuje się natynkowo, co ułatwia instalację.
DR-06W-24V
Opis
- Napięcie zasilania
- 24 V AC/DC
- Maksymalny prąd obciążenia AC-1
- 4 A
- Czas wyłączenia
- 3 s÷12 min. (±3 min.)
- Próg aktywacji zmierzchowej
- 10÷2000 Lx
- Detekcja ruchu
- 0,6÷1,5 m/s
- Pole detekcji poziomej
- 360°
- Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C)
- 5 m
- Wysokość montażu czujnika
- 2,5÷3,5 m
- Moc podłączona lampy żarowe
- 800 W
- Moc podłączona lampy świetlówkowe
- 400 W
- Rodzaj detekcji
- promieniowanie podczerwone
- Przyłącze
- zaciski śrubowe 1,0 mm²
- Moment dokręcający
- 0,25 Nm
- Pobór mocy czuwanie/praca
- 0,10 W/0,45 W
- Temperatura pracy
- -10÷40°C
- Wymiary
- Ø-115 mm, h-47 mm
- Montaż
- natynkowy
- Stopień ochrony
- IP40
