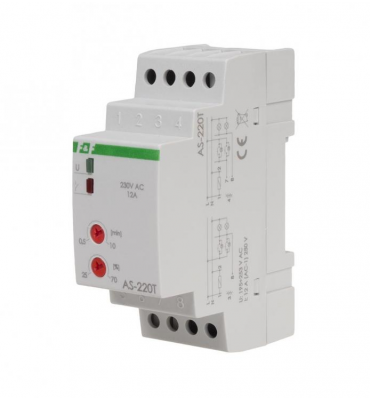

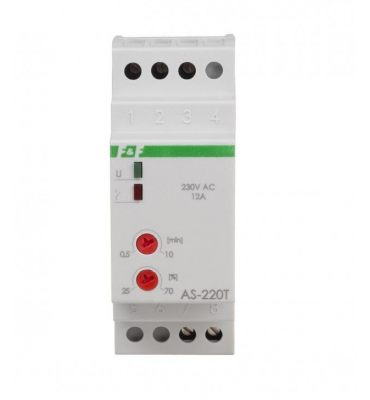

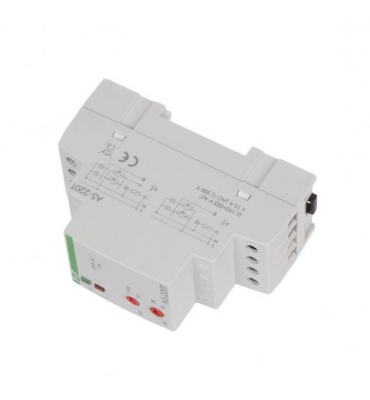

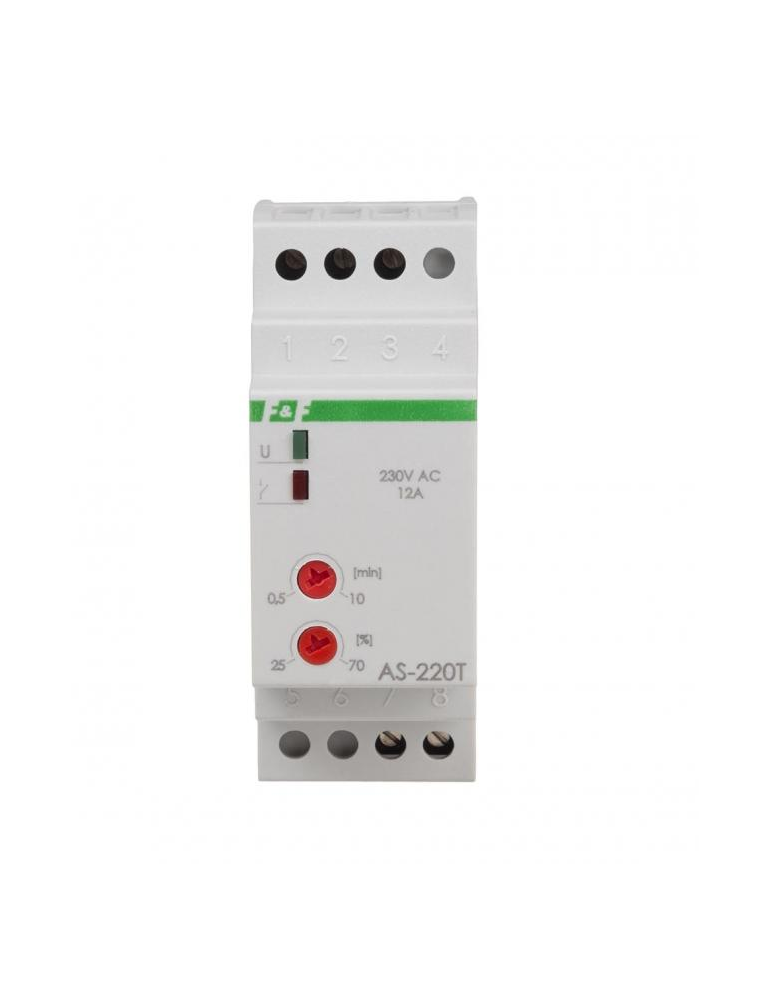

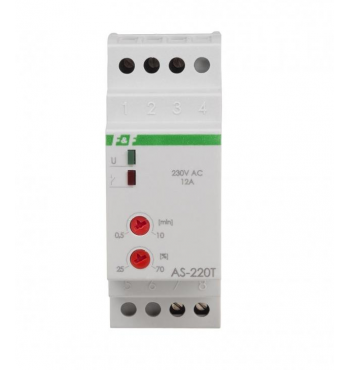

Automat schodowy AS-220T 230V - regulator czasu i jasności, funkcja przeciwblokady, montaż DIN

Działanie automatu schodowego AS-220T

Działanie automatu schodowego inicjujemy naciśnięciem przycisku chwilowego (dzwonkowego). Od tego momentu światło jest włączone przez określony czas. Po jego upływie światło przygasa na 30 sekund. I dopiero po tym czasie wyłącza się całkowicie. Takie działanie automatu schodowego pozwala nam bezpiecznie dojść do włącznika i nacisnąć go, żeby ponownie włączyć pełne światło.

Zarówno czas załączenia światła, jak i poziom jego jasności ustawiamy za pomocą potencjometru. Włączenie światła może trwać od 0,5 minuty do maksymalnie 10 minut. Natomiast stopień przygaszenia j możemy ustawić w zakresie 25%-75%.

Funkcja przeciwblokady w automacie schodowym

Automat schodowy AS-220 T może mieć przeciwblokadę włączoną lub wyłączoną. Wybór dokonywany jest na etapie montażu urządzenia przez instalatora. To fachowiec decyduje o zwarciu wejścia wyboru do napięcia fazowego lub pozostawieniu go niepodłączonym. Włączenie lub wyłączenie przeciwblokady ma konsekwencje w sposobie działania automatu schodowego.

Zasada działania automatu schodowego z przeciwblokadą

Przeciwblokada zapewnia wyłączenie światła po ustawionym czasie. Dotyczy to sytuacji, gdy ktoś zablokuje włącznik tak, aby światło się nie wyłączyło. Na przykład za pomocą zapałki. Dzięki aktywnej funkcji przeciwblokady automat odmierzy ustawiony czas i wyłączy oświetlenie. Ponowne załączenie nastąpi dopiero po usunięciu blokady. Istotne jest, że funkcja przeciwblokady działa jedynie przy podłączeniu z instalacją 4-przewodową.

Automat schodowy z czujnikiem ruchu. Przeciwblokada wyłączona

Gdy funkcja przeciwblokady jest wyłączona, możemy połączyć pracę automatu schodowego z czujnikami ruchu. Wówczas:

• Kiedy czujnik ruchu jest wyzwolony i ma zwarty styk roboczy, oświetlenie będzie świecić pełną mocą.
• Jeżeli styk czujnika ruchu rozewrze się, a czas ustawiony na automacie upłynie wcześniej, to nastąpi zredukowanie jasności świecenia do ustawionej mocy na czas 30 s.
• Jeżeli styk czujnika ruchu rozewrze się, zanim upłynie czas ustawiony na automacie schodowym, to oświetlenie zostanie podtrzymane jeszcze przez pozostały czas. I dopiero po jego upływie nastąpi zredukowanie jasności oświetlenia.

UWAGi dla użytkowników:

• AS-220 T może współpracować z przyciskami podświetlanymi.
• Automat nie może współpracować z lampami nieprzystosowanymi do sterowania fazowego. Są to np.: lampy jarzeniowe, świetlówki kompaktowe lub inne lampy z elektronicznym zapłonnikiem.
• Automat może współpracować ze ściemnianym oświetleniem LED (sterowaniem fazowym).

FAQ Automat schodowy AS-220T

1. Do czego służy automat schodowy AS-220T?
Urządzenie odpowiada za automatyczne włączanie i wyłączanie oświetlenia przez określony czas, np. na klatkach schodowych.

2. Jak działa automat schodowy?
Po naciśnięciu przycisku chwilowego światło włącza się na ustawiony czas, a następnie stopniowo wygasa i wyłącza się całkowicie.

3. Czy można regulować czas świecenia?
Tak, zakres regulacji wynosi od około 30 sekund do 10 minut.

4. Czy urządzenie pozwala regulować jasność światła?
Tak, możliwa jest regulacja poziomu przygaszenia w zakresie ok. 25–75%.

5. Co to jest funkcja przeciwblokady?
Zapobiega ciągłemu świeceniu światła, nawet jeśli włącznik zostanie zablokowany.

6. Czy automat współpracuje z oświetleniem LED?
Tak, ale tylko z LED przystosowanymi do sterowania fazowego.

7. Czy można podłączyć czujnik ruchu?
Tak, urządzenie może współpracować z czujnikami ruchu w odpowiedniej konfiguracji.

8. Jaki jest maksymalny prąd obciążenia?
Maksymalnie 12 A.

9. Jak montuje się automat AS-220T?
Na standardowej szynie DIN (35 mm).

10. Czy urządzenie nadaje się do domu jednorodzinnego?
Tak, sprawdzi się zarówno w domach, jak i budynkach wielorodzinnych czy obiektach użytkowych.
